Линейка устройств PES (Pavlabor Ethernet Switch), управляемые коммутаторы второго уровня, но кроме фунций передачи данных, мониторинга и управления пользователями, может выполнять задачи по мониторингу и управлению самого узла и устройств размещенными на нем.

Основные возможности устройств PES:

- Полоса пропускания 10BASE-T/100BASE-TX
- 3 доверительных адреса для управления
- удаленное управление (Telnet)
- встроенный PingServer с автоперезагрузкой свича при зависании, опрос до 3 внешних хостов
- возможность смены IP-адреса, мак адреса
- включение-выключение портов
- индикация состояния портов

- VLAN по портам и VLAN 802.1q
- настраиваемый фильтр широковещательных штормов
- доступ к таблице активных мак адресов на портах
- смена прошивок по tftp

Опционально
- локальное управление COM или USB
- 3 цифровых/аналоговых портов ввода-вывода
- термодатчики
- 4 датчика напряжения
- два ключа для управления внешними устройствами

Описание

Комплекс устройств PPoE (Pavlabor Power over Ethernet - PoE от компании Pavlabor) предназначены решить ряд задач, возникающих при построении и эксплуатации широкополосного доступа локальных сетей, Intrnet.
Данные устройства могут быть интересны широкому кругу пользователей от частных лиц, до крупных компаний, провайдеров Intrnet.

Взаимодействие происходит между инжекторами PPoE 220/54 и серией сплиттеров PPoE 54/9, по стандартной витой паре 3-6 категории.


Коммутатор PES-208A
Выходное напряжение может регулироваться от 48 вольт до 58 вольт.
Имеют встроенные сплиттер 10/100 мбит, грозозащиту, защиту от отключения нагрузок, корокого замыкания, перегрузок.
Адаптировны для построения линейных систем бесперебойного питания.
Адаптировны для построения линейных систем заземления.
Конструктивно исполнены с одним или двумя каналами.


Сплиттер PPoE 54/9 является преобразователем 54 вольтта постоянного напряжения в 9 вольт постоянного напряжения, предназначен для разбора питания для конечного устройства, мощность 15 ватт. Входящее напряжение может колебаться от 100 до 40 вольт, что позволяет формировать стабильное напряжение для конечного устройства.
Выходное напряжение может регулироваться от 7 вольт до 12 вольт.
Имеют встроеные сплиттер 10/100 мбит, грозозащиту, защиту от отключения нагрузок, корокого замыкания, перегрузок.
Адаптировны для построения линейных систем бесперебойного питания.
Адаптировны для построения линейных систем заземления.
Конструктивно исполнены с одним или двумя каналами.

Построение системы питания позволяет подключать на одно устройство PPoE 220/54, до четырех устройств PPoE 54/9, при построении систем бесперебойного питания, возможна кратковременная работа до шести устройств.

Устройства выполнены как модульные, готовые к применению, просты в установке.

PPoE позволяет не только существенно сэкономить на стоимости силовых кабелей и прочих компонентах, но и сократить время инсталляции оборудования Ethernet.
Вышеперечиленные характеристики позволяют строить недорогие, но надежные линии связи, питания и заземления.

Технические решения

При организации сети, от простого подключения IP-камеры до построения сложнокольцевых эзернет-сетей приходится сталкиваться с тремя вопросами;
- прокладка информационного кабеля,
- как получить питание
- как защитить устройство от грозы.
Посмотрим, как эти вопросы решаются с использованием PPoE.

Допустим, нам необходимо подключить IP-камеру для видеонаблюдения, классически это может быть реализовано следующим образом.

1. Подключение удаленного устройства от существующего источника питания оборудованного источником бесперебойного питания, установка грозозащиты.

2. Подключение удаленного устройства к источнику питания основного узла, оборудованного UPS, с прокладкой дополнительного кабеля питания, установка грозозащиты.
В обоих вариантах необходимо дополнительное оборудование, монтажные работы, затрата средств и времени.

При использовании оборудования PPoE, реализация принимает следующую форму. Все монтируется путем простого включения коннекторов.

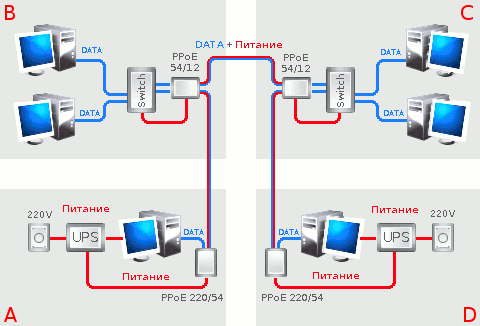

При построении более сложных систем, систем с резервированием питания решение принимает вид.

На рисунке квадратами выделены отдельно стоящие здания A,B,C,D.
При подключении только домов A,B,C, мы подаем питание в дома B,C, по сигнальному кабелю, сток статики происходит в точку A, где необходимо организовать заземление, через точку B заземление проходит транзитом.
При подключении дома D, появляется возможность создать систему бесперебойного питания, установив там дополнительный инжектор PPoE 220/54, теперь при обесточивании любой из точек питания, магистраль остается в рабочем состоянии, так как питание поступает от работающей точки.
Стекание помех на землю в этом случае целесообразно распределить, A-B в точку A, C-D в точку D.

Технические характеристики

Стандарты.
Устройсва PPoE соответствуют стандартам
IEEE 802.3 Ethernet
IEEE 802.3u Fast Ethernet
IEEE 802.3af Power over Ethernet (кроме устройств PPoE 220/54)

Относительно устройств PPoE 220/54 следует отметить что устройства PPoE, при фунциональности схожей с стандартом IEEE 802.3af Power over Ethernet, не соответствуют последнему по ряду причин.
Стандарт IEEE 802.3af Power over Ethernet, разработан для подключения ОДНОГО конечного пользовательского устройства, грозозащита не предусматривается.
Оборудование PPoE разрабатывалось для подключения, питания и защиты ГРУППЫ устройств, формирующих магистральный канал передачи данных, с более жесткими условиями направленными на максимальную поддержку магистрали в рабочем состоянии.
Более того, требование изложеные в стандарте не достаточно широко описывают использование кабелей витой пары 5-6 категории.
Довольно мягкими являются и режимы опроса, пуска конечных устройств.
Сходные параметры;
- питание происходит по парам 1-2 и 3-6, правильная полярность выделяется с помощью диодного моста.
- рабочая мощность устройств соответствует 15ват.
Различия;
- пары 4-5,7-8 задействованы под сток статики и проброса заземления.
- опрос питаемых устройств Powered Device(PD) не производится и защита осуществляется на уровне отслеживания короткого замыкания.
- фронт нарастания напряжения быстрее, 400 ms.
- кратковременная пиковая мощность допускается 25 ватт.
Из этого следует что, PPoE 220/54 является более жестким по отношению к устройствам неподдерживающим стандарта PoE.

Коммуттор PES-208

Характеристики	PES-208A	PES-208B	PES-208C
Сетевые стандарты	IEEE802.3 10Base-T (медная витая пара) IEEE802.3u 100Base-TX (медная витая пара) IEEE802.1Q VLAN Tagging
Количество портов	8	8	8
Рабочая среда	10Mbit, 100Mbit
Входящее напряжение	переменное 100-220вольт
Автоматическое обнаружение POE IEEE 802.3af устройств	Нет

PPoE 54/9

Характеристики	PPoE 54/9-01	PPoE 54/9-02
Количество каналов	1	2
Рабочая среда	10Mbit, 100Mbit
Грозозащита	Да
Упраление заземлением каналов	Да
Входящее напряжение	постоянное 40-100вольт
Исходящее напряжение	постоянное 7-12вольт
Рабочий ток	1,0ампер
Максимальный ток	1,6ампера
защита от отключения нагрузок	Да
защита от перегрузки	Да
Защита от короткого замыкания	Да
защита от перегрева	Да

Цена

Устройство	Описание	Цена

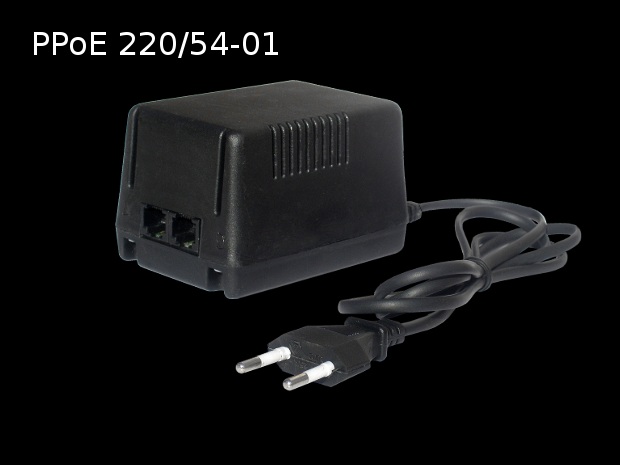

	Инжектор PPoE 220/54-01, одноканальный, с шнуровым штекером	$35

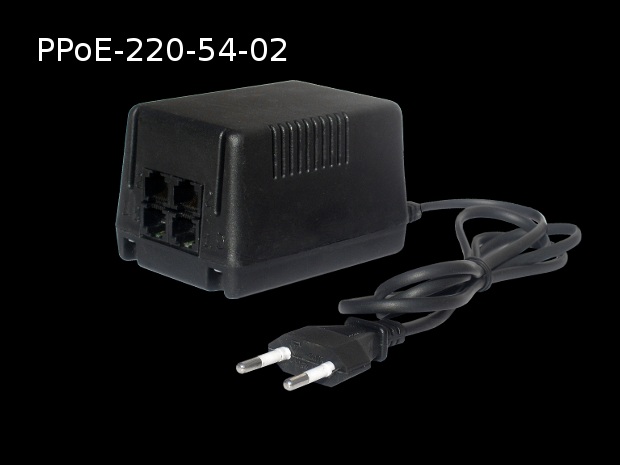

	Инжектор PPoE 220/54-02, двухканальный, с шнуровым штекером	$40

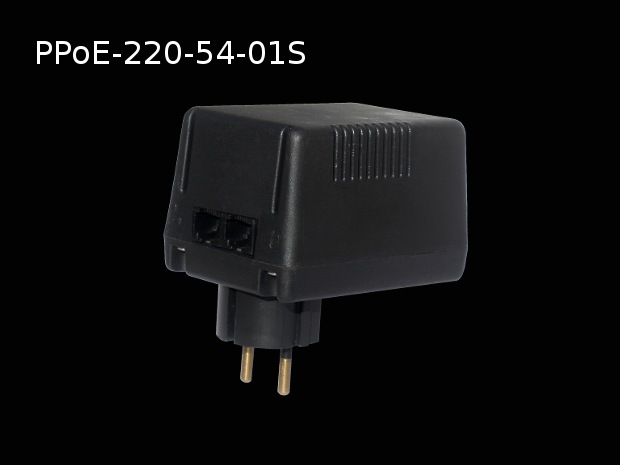

	Инжектор PPoE 220/54-01S, одноканальный, с гнездовым штекером	$35

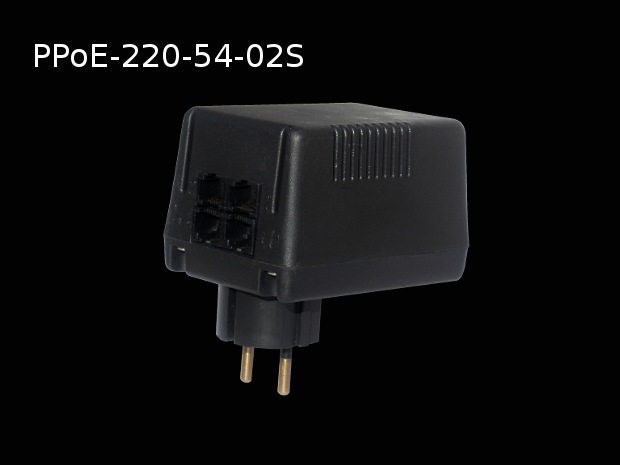

	Инжектор PPoE 220/54-02S, двухканальный, с гнездовым штекером	$40

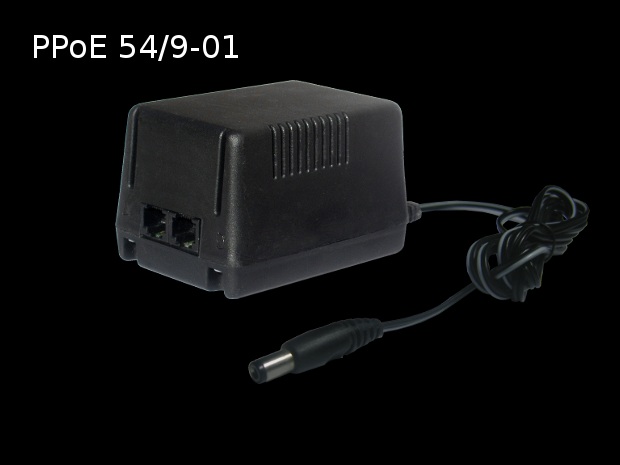

	Сплиттер PPoE 54/9-01, одноканальный	$35

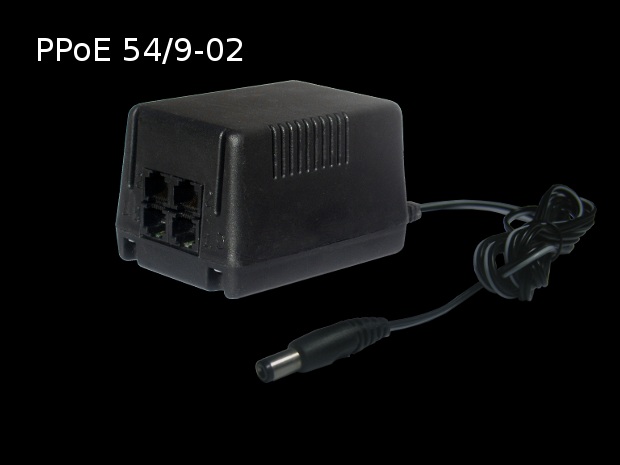

	Сплиттер PPoE 54/9-02, двухканальный	$40
